A primeira vez que um médico dentista encomenda implantes, depara-se com uma parede de opções. Cónico ou paralelo? SLA ou SLActive? Hexágono interno ou cone Morse? A faculdade ensinou o protocolo de Brånemark — não ensinou a escolher.
Este artigo resolve essa lacuna. Não de forma abstracta, mas com os critérios clínicos que determinam, caso a caso, qual a geometria mais adequada, o que o tratamento de superfície efetivamente muda na osseointegração, e como interpretar os valores de ISQ e torque de inserção no momento cirúrgico.
Não há resposta única. Há decisões informadas.
Geometria do corpo do implante: o que muda entre cónico e paralelo
A geometria do corpo do implante determina como a carga oclusal é distribuída no osso, como o implante comprime o leito durante a colocação, e o nível de travamento mecânico que se obtém imediatamente após a inserção.
Implante de corpo paralelo
O implante paralelo — também designado cilíndrico — mantém o mesmo diâmetro ao longo de praticamente toda a extensão do corpo. A perfuração é calibrada com precisão ao diâmetro do implante, e a força de inserção distribui-se de forma uniforme ao longo da parede óssea.
Este design favorece osso denso (tipo D1 e D2 na classificação de Lekholm & Zarb), onde a compressão excessiva seria contraproducente. O paralelismo facilita também o paralelismo entre implantes em reabilitações múltiplas — a geometria perdoa menos os desvios angulares de perfuração, o que é simultaneamente uma limitação e uma vantagem: obriga a maior rigor técnico, que se traduz em previsibilidade protésica.
Implante de corpo cónico
O implante cónico tem um ângulo de conicidade que varia tipicamente entre 1,5° e 7° conforme o fabricante e o sistema. Durante a inserção, o corpo do implante vai progressivamente comprimindo o osso esponjoso radialmente — criando uma compressão activa que eleva o travamento mecânico imediato.
Esta compressão é especialmente valiosa em osso de baixa densidade (D3/D4), onde o paralelismo cilíndrico não gera atrito suficiente para estabilidade primária fiável. É também o design de eleição para alvéolos pós-extração, onde a forma cónica encaixa naturalmente na morfologia radicular e minimiza o gap entre implante e parede alveolar.
A limitação: em osso muito denso, a compressão cónica pode gerar isquemia óssea peri-implantar — situação que abordaremos no artigo seguinte desta série.
Designs híbridos
Muitos sistemas actuais combinam os dois: corpo paralelo nos dois terços coronais (que garante paralelismo e facilita a prótese) e conicidade apical (que melhora o travamento na região de menor qualidade óssea). É uma solução de compromisso que funciona bem em casos mistos.

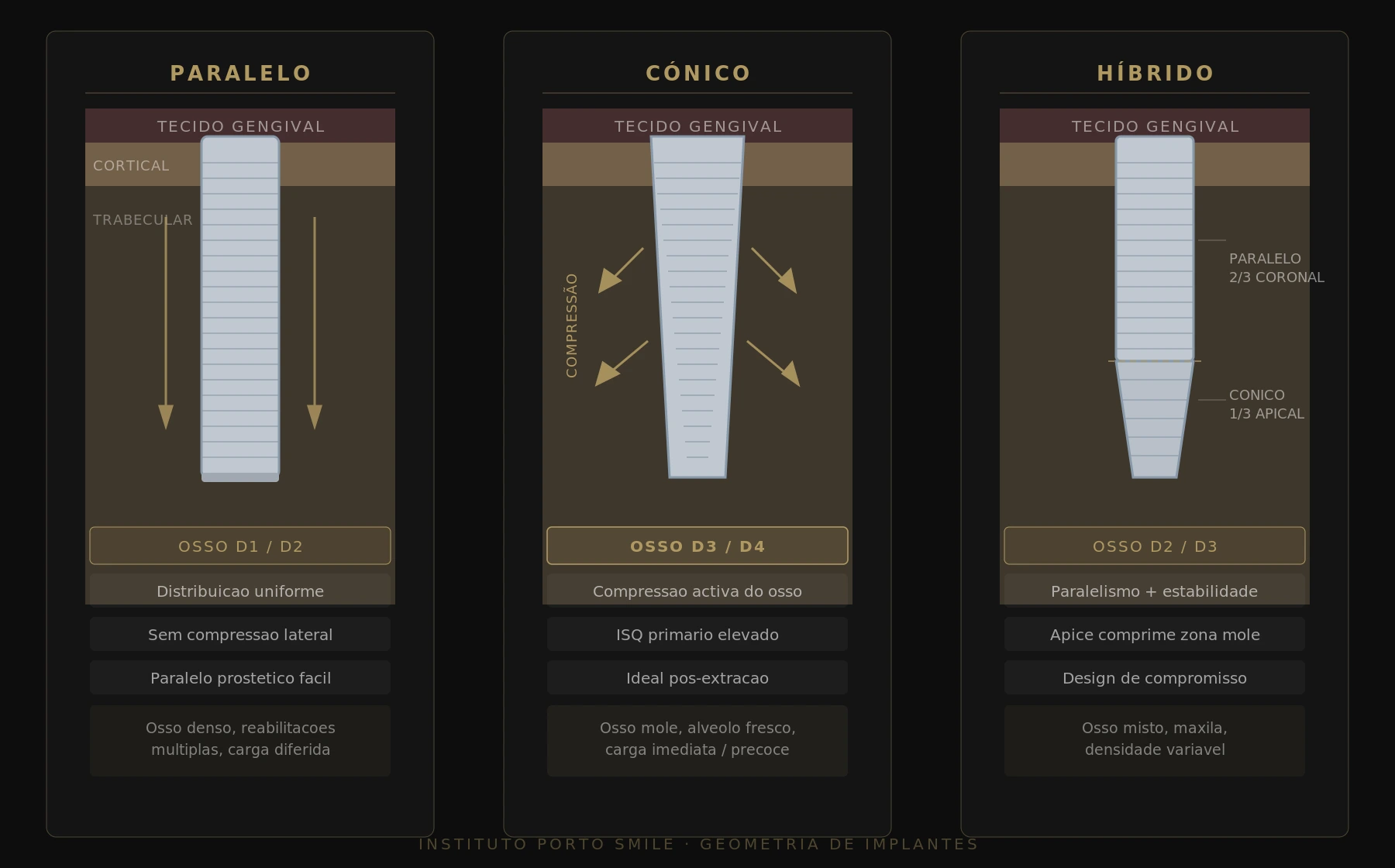

À esquerda, implante paralelo com distribuição uniforme de carga. À direita, implante cónico com compressão progressiva durante inserção — travamento primário superior em osso de baixa densidade.
Tratamento de superfície: o que acontece entre o titânio e o osso
A osseointegração não começa com o osso. Começa com as proteínas. Nos primeiros segundos após a colocação do implante, proteínas plasmáticas adsorvem-se à superfície de titânio — e é essa camada proteica que medeia a adesão, migração e diferenciação das células ósseas subsequentes. A superfície do implante determina a velocidade e a qualidade desse processo.
O que a rugosidade faz
As superfícies modernas de implantes são classificadas como moderadamente rugosas, com valores de Ra (rugosidade média aritmética) entre 1 e 2 μm. Superfícies lisas (<0,5 μm) têm menor BIC (Bone-Implant Contact) documentado; superfícies demasiado rugosas (>2 μm) acumulam biofilme bacteriano com mais facilidade, aumentando o risco de peri-implantite.
O intervalo Ra 1–2 μm foi validado em múltiplos estudos como o equilíbrio óptimo entre ancoragem mecânica e susceptibilidade bacteriana.
SLA — o padrão de referência
A superfície SLA (Sandblasted, Large-grit, Acid-etched) — desenvolvida pela Straumann — tornou-se a referência clínica e académica contra a qual outras superfícies são comparadas. O processo envolve dois passos: jateamento com óxido de alumínio de grão grosso (cria macro-rugosidade) seguido de decapagem ácida com HCl/H₂SO₄ (cria micro-rugosidade sobre a macro-estrutura).
O resultado é uma superfície com Ra ≈ 2–4 μm e ângulo de contacto com a água de aproximadamente 140° — ou seja, hidrofóbica. O protocolo de osseointegração documentado com SLA é de 6 a 8 semanas em casos favoráveis.
SLActive — a mesma superfície, outra física
A SLActive tem exactamente o mesmo perfil de rugosidade da SLA. A diferença é de outra ordem: após o processo de jateamento e decapagem, o implante é conservado em solução salina isotónica em atmosfera de azoto, o que preserva grupos hidroxilo na superfície e mantém um ângulo de contacto próximo de 0° — super-hidrofílica.
Esta diferença física tem consequência biológica documentada: a adsorção de proteínas é mais rápida, a adesão plaquetária ocorre em segundos (vs. minutos na SLA convencional), e a diferenciação osteoblástica in vitro é mais precoce. Em ensaios clínicos, o protocolo SLActive reduziu o período de osseointegração para 3 a 4 semanas em casos favoráveis.
Clinicamente, a SLActive é a escolha preferencial sempre que se antecipa um período de cicatrização mais curto — pacientes com agenda condicionada, reabilitações implanto-suportadas por etapas, ou casos onde se quer minimizar o tempo de implante sem carga.
TiUnite e outras superfícies por oxidação anódica
A TiUnite (Nobel Biocare) utiliza um processo diferente: oxidação anódica que cria uma camada de óxido de titânio espessa, porosa e com incorporação de fósforo. A rugosidade é menor (Ra ≈ 1,5 μm) mas a porosidade superficial cria micro-retenções que facilitam a ancoragem biológica. A superfície é hidrofóbica por natureza mas o perfil de porosidade compensa parcialmente.
Outros fabricantes oferecem variantes: fluorização (Osseospeed da Dentsply Sirona), nano-estruturação (Biomet 3i), peptídeos de adesão celular (alguns sistemas recentes). A hierarquia de evidência favorece SLA/SLActive como padrão de segurança — as novidades têm estudos mais curtos e menos estudos comparativos independentes.

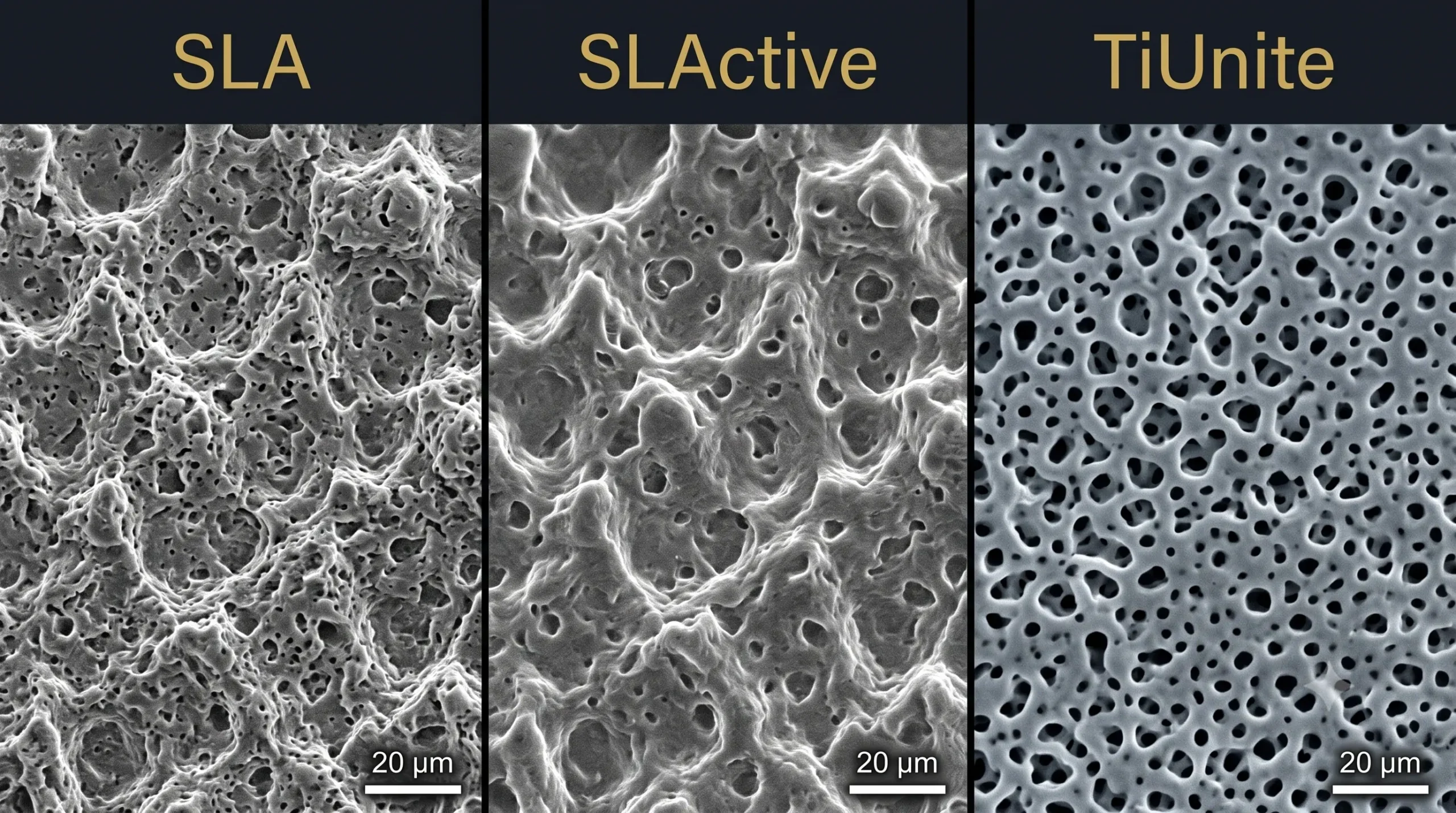

Perfis de superfície distintos em três dos sistemas mais estudados: a rugosidade macro e micro, a molhabilidade e a composição química superficial determinam a velocidade e a qualidade da osseointegração.
Travamento primário: o que é, como se mede e o que significa
O travamento primário — ou estabilidade primária — é a ancoragem mecânica do implante no momento da colocação, antes de qualquer processo biológico ter ocorrido. Não é osseointegração. É atrito entre titânio e osso.
Esta distinção é fundamental: o travamento primário é o que permite ao implante sobreviver às forças da cicatrização inicial sem micromovimentos que comprometam a osseointegração. Um implante sem travamento primário adequado pode osseointegrarse em teoria — na prática, os micromovimentos durante as primeiras semanas criam tecido fibroso em vez de tecido ósseo.
Torque de inserção
O torque de inserção — medido em N·cm pelo motor cirúrgico no momento da colocação — é o indicador imediato de resistência ao avanço do implante no leito ósseo. Os valores de referência mais aceites na literatura situam-se entre 25 e 35 N·cm como intervalo favorável.
- Torque <20 N·cm — estabilidade primária comprometida; considerar protocolo de cicatrização prolongado e sem carga imediata.
- Torque 25–35 N·cm — intervalo favorável para a maioria dos protocolos, incluindo carga precoce em casos selecionados.
- Torque >45 N·cm — compressão óssea excessiva; risco de necrose peri-implantar por isquemia; considerar expansão do leito antes da colocação definitiva.
O torque de inserção é um indicador sensível mas inespecífico — depende da técnica de perfuração, do tipo de rosca, da geometria do implante e da densidade óssea local. Não deve ser o único parâmetro de decisão.
O controlo do torque de inserção no ato cirúrgico é um dos momentos de maior informação clínica: os valores registados guiam a decisão sobre o protocolo de carga e a necessidade de monitorização subsequente por RFA.
ISQ — Análise de Frequência de Ressonância
O ISQ (Implant Stability Quotient) é uma escala de 1 a 100 obtida por Análise de Frequência de Ressonância (RFA). Um transdutor (SmartPeg) é aparafusado ao implante e um dispositivo — os mais comuns são o Osstell e o Penguin RFA — emite um campo magnético pulsado que faz vibrar o transdutor. A frequência de ressonância medida correlaciona-se com a rigidez do conjunto implante-osso.
Os valores de ISQ têm interpretação clínica estabelecida:
| ISQ | Interpretação | Protocolo sugerido |
|---|---|---|
| <50 | Estabilidade crítica — prognóstico reservado | Cicatrização prolongada; considerar explantação se não houver melhoria |
| 50–60 | Estabilidade baixa | Cicatrização convencional (3–6 meses); sem carga precoce |
| 60–70 | Estabilidade moderada a boa | Protocolo standard; carga precoce possível em casos favoráveis |
| >70 | Estabilidade excelente | Candidato a carga imediata em protocolo específico |
O ISQ tem uma vantagem fundamental sobre o torque: pode ser medido em série ao longo do tempo, sem intervenção cirúrgica. A curva de estabilidade — que tipicamente mostra uma descida nas primeiras 2 a 4 semanas (perda de estabilidade primária enquanto o osso remodelado ainda não ganhou estabilidade secundária) seguida de subida progressiva — é uma ferramenta de monitorização clínica sem paralelo.

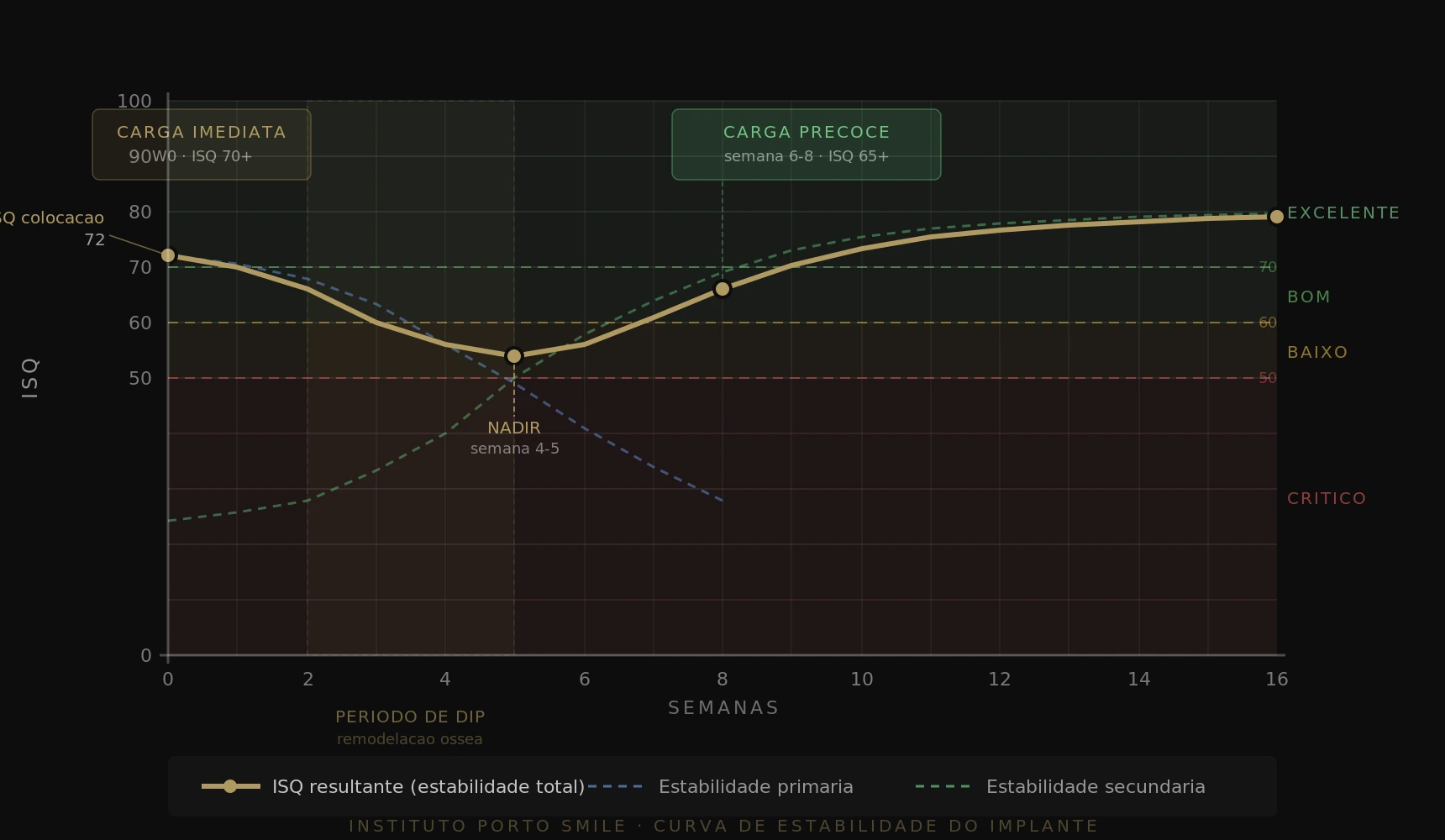

A curva de estabilidade do implante: o ISQ desce nas primeiras 2–4 semanas à medida que o osso comprimido remodela; a estabilidade secundária (biológica) começa a subir quando a osseointegração avança. O nadir desta curva é o momento de maior vulnerabilidade do implante.
Como a geometria e a superfície se articulam com o travamento
Estes três parâmetros — geometria, superfície e travamento — não actuam de forma independente. Articulam-se numa lógica clínica que pode ser resumida assim: a geometria define o travamento primário; a superfície define a velocidade e qualidade do travamento secundário.
Um implante cónico em osso D3 pode atingir ISQ 70 no momento da colocação — a geometria cónica gera a compressão necessária. A mesma rosca com superfície SLActive pode encurtar o período em que esse ISQ 70 é "recuperado" após o dip de remodelação, porque a osseointegração secundária é mais rápida.
Em osso D1, a equação muda: o cónico gera compressão excessiva e pode provocar o fenómeno oposto — o torque sobe acima de 45 N·cm, a isquemia danifica o osso peri-implantar e o ISQ cai drasticamente nas semanas seguintes. Aqui, o implante paralelo com perfuração ajustada ao diâmetro é a escolha mais segura.
O protocolo de subdimensionamento do leito (under-drilling) é a ferramenta que o clínico usa para ajustar o comportamento do implante ao osso encontrado: perfurar 0,5 a 1 mm abaixo do diâmetro do implante aumenta a compressão mecânica e eleva o ISQ em osso mole — independentemente da geometria.
A decisão clínica: um guia de leitura rápida
Para a maioria das situações clínicas, a escolha pode ser orientada por três variáveis: qualidade óssea, cronologia de colocação e exigência de carga precoce.
- Osso D1 (muito denso) + carga diferida: implante paralelo, perfuração calibrada, superfície SLA convencional — a geometria e a superfície premium não acrescentam vantagem demonstrável.
- Osso D2/D3 + carga convencional: qualquer geometria funciona; superfície SLActive ou equivalente hidrofílico reduz o período de osseointegração.
- Osso D3/D4 + carga precoce pretendida: implante cónico, subdimensionamento do leito, superfície hidrofílica, monitorização ISQ obrigatória.
- Alvéolo pós-extração: implante cónico preferencial, gestão do gap ósseo (enxerto + membrana) — tema abordado em detalhe no próximo artigo desta série.
A conexão protésica — hexágono interno, cone Morse, tri-canal — acrescenta uma outra camada de decisão, com impacto na preservação da crista óssea peri-implantar. Esse tema merece artigo próprio.
Nota editorial: Este artigo foi elaborado pela Equipa Pedagógica do Instituto Porto Smile, com revisão clínica do Dr. Elton Dias, Médico-Dentista e Director Pedagógico, especializado em implantologia e cirurgia guiada.
